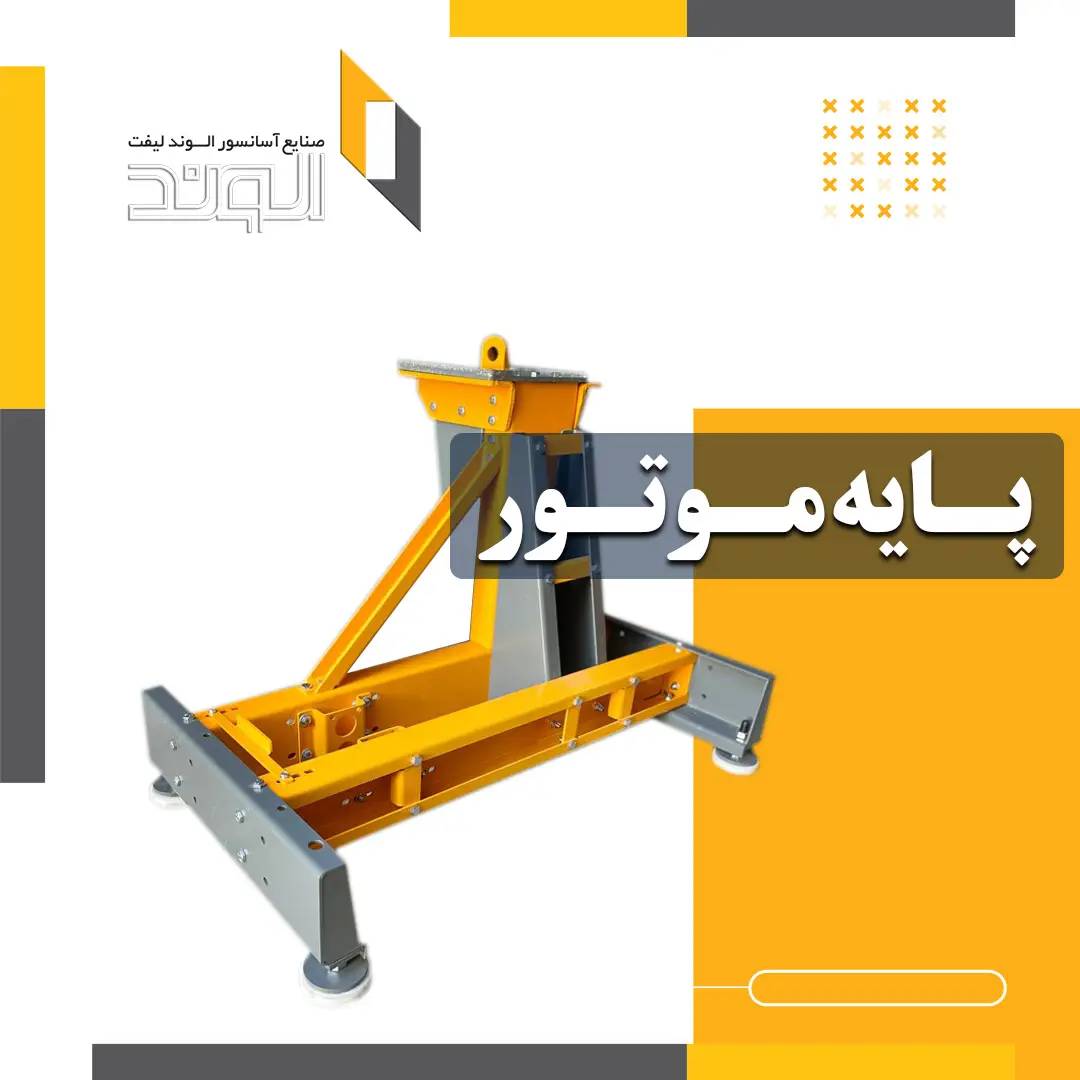

شاسی یا پایه موتور آسانسور- الوند لیفت
شاسی یا پایه موتور آسانسور- الوند لیفت؛
یکی از مهم ترین قطعات مکانیکال آسانسور ، پایه موتور می باشد.
پایه موتور آسانسور نقش مهمی در عملکرد صحیح موتور و سیستم تعلیق آسانسور بر عهده دارد.
با نصب این وسیله در آسانسور محل دقیق قرار گیری موتور آسانسور و فلکه هرزگرد مشخص می شود. در واقع موتور آسانسور و فلکه هرزگرد بر روی این وسیله مونتاژ می شوند.
در ادامه همراه ما باشید تا با مشخصات، ویژگی ها و مزایای این محصول بیشتر آشنا شویم.
پایه موتور آسانسور؛
در هر آسانسور، شاسی موتور نقشی اساسی و مهم در ثابت نگه داشتن موتور و فلکه هرزگرد بر عهده دارد. با نصب صحیح پایه موتور، عملکرد سیستم تعلیق آسانسور بهتر می شود.
ضمناً این وسیله از لرزش های احتمالی کابین پیشگیری می شود.
موتور بر روی شاسی سوار می شود، و نیروی محرکه لازم برای حرکت آسانسور را تامین می کند.
نکته مهم: تراز بودن این وسیله در فرایند نصب از اهمیت بالایی برخوردار است.
وظایف اصلی
به طور کلی پایه موتور، یک سازه فولادی است؛ که فشار موتور آسانسور و دیگر قطعات مکانیکی بر روی آن قرار می گیرد.
نکته: این وسیله بایستی طوری طراحی شود. که توان تحمل فشارهای وارده از سوی سیستم تعلیق آسانسور را داشته باشد.
در اصل اکثر قطعات آسانسور، روی شاسی یا پایه موتور سوار هستند و موتور آسانسور و فلکه هرزگرد نیز به آن اضافه می شود.
با این اوصاف به طور کلی وظایف پایه موتور عبارت است از ؛
- این قطعه عدم انتقال لرزش های عمودی و افقی موتور آسانسور به کابین و ایجاد ثبات در آن است.
- وظیفه دیگر آن نیز حفظ زاویه آلفا است. با حفظ این زاویه فاصله عمودی مناسب بین فلکه موتور و فلکه هرزگرد آسانسور برقرار می شود.
حال تنها سوالی که باقی می ماند این است که؛
شاسی موتور در کدام بخش از آسانسور مورد نصب قرار می گیرد؟
شاسی یا پایه موتور آسانسور، جزء قطعات مکانیکال آن می باشد. و به طور معمول در قسمت موتورخانه ساختمان قرار دارد.
در مواقع خاص، شاسی موتور آسانسور را در قسمت چاه نصب می کنند. در این حالت عمدتا شاسی نیاز به طراحی متفاوت و متناسب با همان محیط پیدا می کند.
نکته: پایه موتور آسانسور باید طوری طراحی شود که توانایی حمل همه بارهای وارده از سوی سیستم تعلیق آسانسور را داشته باشد.
همچنین ممکن است پایه موتور با گذشت مرور زمان، زیر فشار بارهای مختلف دچار شکستگی نیز شود. در این خصوص گفتنی است: کیفیت طراحی و ساخت آن وسیله در این مهم بسیار تاثیر گذار است. ضمن این که پایه موتور بایستی دقیقا مطابق و متناسب با نوع موتور آسانسور طراحی گردد. و در پروژه های مختلف مورد استفاده قرار گیرد.
مراحل ساخت:
به طور معمول برای ساخت و طراحی شاسی موتور از تیرآهن ۱۸ و ناودانی ۱۴ استفاده می گردد. تا توانایی تحمل فشارهای وارده از سوی کابین، موتور و سیستم تعلیق آسانسور را داشته باشد.
در طراحی و ساخت این وسیله باید به موارد ذیل دقت و توجه نمود؛
- تیرآهن ها صاف باشند و از آهن آلات خمیده به منظور ساخت شاسی موتور آسانسور استفاده نشود.
- پیش از جوشکاری سطوح، تیرآهن ها و آهن آلات تراز شوند. گفتنی است : جوشکاری سازه شاسی از اهمیت زیادی برخوردار است : جوشکاری سازه شاسی موتور آسانسور بایستی با دقت بالا و به گونه ای که هیچ فضای خالی در جای جوش ها وجود نداشته باشد، انجام شود.
- از بهترین موتور گیربکس استفاده شود . چراکه موتور به عنوان نیروی محرکه لازم برای حرکت آسانسور، نقش مهمی را در مکانیزم حرکتی آسانسور بر عهده دارد.
(که در حال حاضر، موتور آسانسور ایرانی “بهران” یکی از بهترین موتورهای داخلی می باشد.)
نقش پایه موتور در تراز نمودن فلکه ها
زمانی که شاسی موتور آسانسور به طور صحیح نصب گردد؛ فلکه هرزگرد و فلکه کششی را به صورت دقیق تر می توان تراز نمود. و این مهم نقشی اساسی در عمر مفید قطعاتی مانند فلکه هرزگرد ، فلکه اصلی موتور و سیم بکسل بر عهده دارد.
در پایان گفتنی است: ارتفاع مفید شاسی بین ۳۰ تا ۴۰ سانتی متر است. و شاسی موتور آسانسور بایستی به طور کامل روی دال بتونی تراز شود.
